PLC双整数加法指令(ADD_DI)和双整数减法指令(SUB_

    (1)格式：双整数加法指令和双整数减法指令的梯形图如图6-7所示。

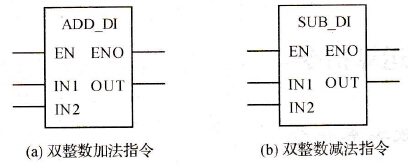

    图6-7    双整数加法和减法指令的梯形图    (2)功能：当使能输入(EN)有效时，将两个32位整数IN1和IN2相加或者相减，得到一个32位的结果存放在OUT中。    【例6-1】加法和减法指令使用举例，梯形图程序如图6-8所示。该程序实现两个16位数的加法（VW0+AC0=VW2）和两个32位数的减法（VD2-AC1=VD6）运算功能。在STL程序中，算术指令的操作数均为两个，因此LAD程序和STL程序有所不同。    图6-8所对应的STL程序如下：    LD    I1.0    //取常开触头    MOVW    VW0，VW2    //VW0→VW2    +I    AC0，VW2    //VC0+VW2=VW2    MOVD    VD2，VD6    //VD2→VD6    -D    AC1，VD6    //VD6-AC1=VD6

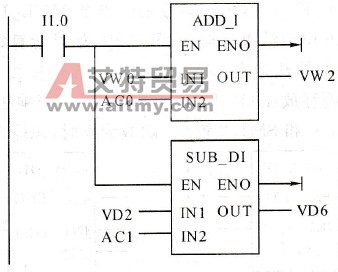

    图6-8    加法和减法指令的梯形图
