S7-200 PLC置位/复位指令及应用实例

来源：艾特贸易2017-06-05

简介(1) 指令格式：语句表：置位 SS-bit ， N ；复位 R S-bit ， N 。梯形图： (2) 指令功能：置位 (S) 指令将 S-bit 为起始位的 N 个元件置 1 ，复位 (R) 指令将 S-bit 为起始位的 N 个元件置 0 ， N

    (1)指令格式：    语句表：置位S S-bit，N；复位R S-bit，N。    梯形图：    (2)指令功能：置位(S)指令将S-bit为起始位的N个元件置“1”，复位(R)指令将S-bit为起始位的N个元件置“0”，N取值范围是1～255。    【例5-5】置位(S)和复位(R)指令的应用举例。
    图5-5    梯形图

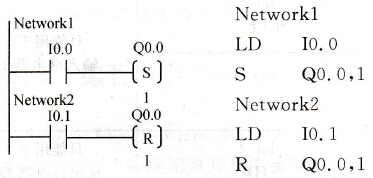

工作信号波形     图5-6    工作信号波形    置位(S)和复位(R)指令应用例子的梯形图如图5-5所示，其工作信号波形如图5-6所示。
