S7-200 PLC编程软件STEP7-Micro/WIN32通信参数设置

    安装完编程软件并且连接好硬件之后，可以按下列步骤设置计算机的通信参数。    (1)在View视窗的左下方单击通信图标，或者从菜单View/Component/Communica tions中选择“通信(Communications)”项，则会出现一个“通信”对话框，如图5-10所示。    (2)在图5-10对话框中双击PC/PPI电缆图标，将出现设置“PG/PC”接口参数对话框，如图5-11所示。    (3)在图5-11中，单击“Properties”按钮．将出现“接口属性”对话框，如图5-12所示。在图5-12中可以设置计算机的通信口(COM1或COM2）、通信超时时间、计算机地址、通信波特率、最大节点地址。图5-10所示的通信参数配置如下：   本地设备地址（计算机地址）( Local Address)：0；    远程设备地址（PLC地址）(Remote Address)：2；    通信接口(Interface)：PC／PPI cable(COM1)为PC/PPI电缆（计算机COM1端口）；
    图5-10    “通信”对话框

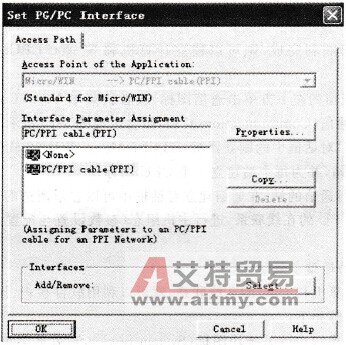

    图5-11    “Set PG/PC接口”对话框

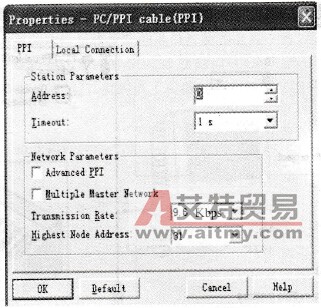

    图5-12    “接口属性”对话框    通信协议(Protocol)：PPI（点对点接口）协议是一种主从协议，主站器件发送要求到从站器件，从站器件不发送信息，从站器件只是等待主站的要求并对要求作出响应。    传送速率(Transmission Rate)：9. 6Kbps;    传送字符数据格式(Mode)：11位。
