三菱FX系列PLC的AND□比较触点

来源：艾特贸易2017-06-05

简介该指令将比较触点作串联连接的指令。比较触点是否导通取决于比较条件是否成立，如表 4-11 、图 4-89 所示。表 4-11 AND □比较触点应用图 4-89 AND □比较触点应用例当源数据的最高

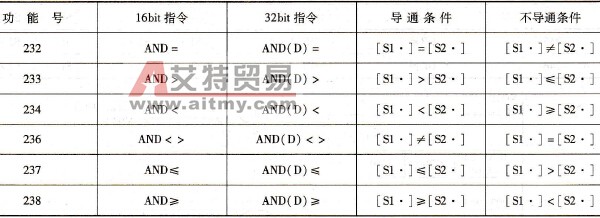

三菱FX系列PLC的AND□比较触点该指令将比较触点作串联连接的指令。比较触点是否导通取决于比较条件是否成立，如表4-11、图4-89所示。表4-11 AND□比较触点应用

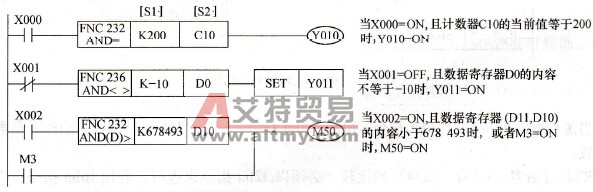

AND□比较触点应用例
图4-89 AND□比较触点应用例当源数据的最高bit（16bit指令：b15；32bit指令：b31）为1时，将该数值作为负数进行比较。 32bit计数器(C200~ C234)的比较，必须以32bit指令来进行。若用16bit指令，会导致程序出错。
