CPU22X主要技术指标

    第二代CPU22X主要技术指标如表4-1所示。新三代产品CPU22X的电源电压、输入电压、输出电压、最大输出电流以及提供的传感器电源如表4-2所示。    表4-1    第二代产品CPU22X的主要技术指标

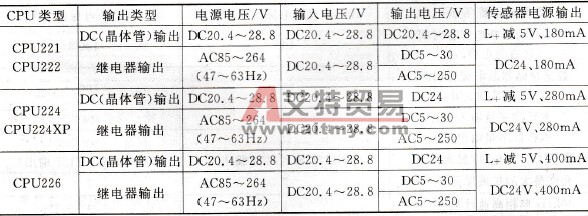

    表4-2    第三代产品CPU22X的工作电压与工作电流

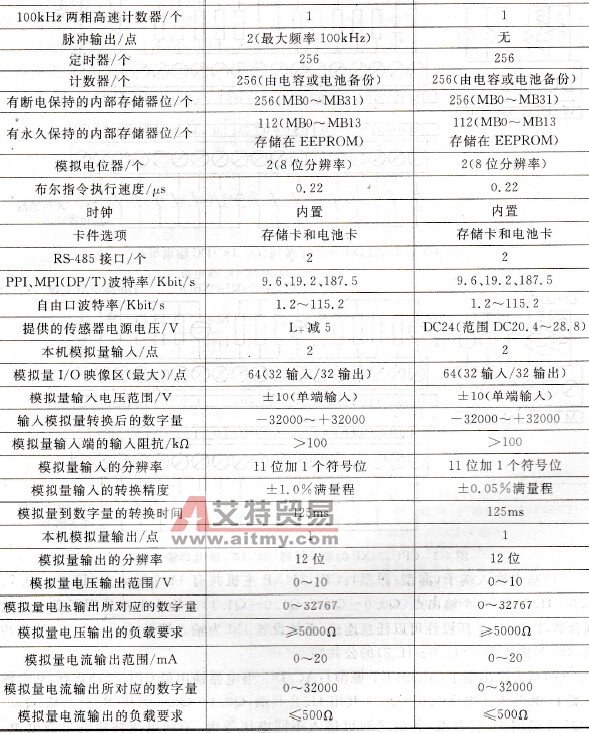

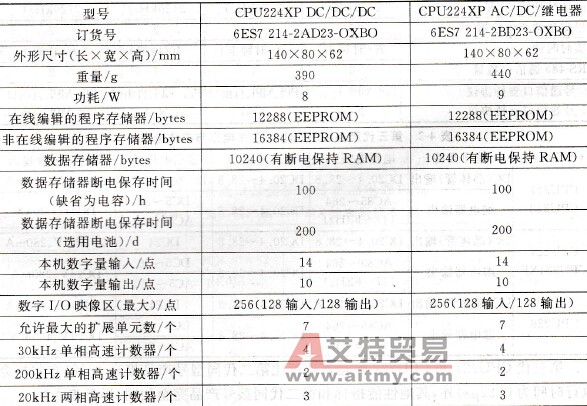

    第三代CPU221和CPU222除运算速度比第二代同型号产品提高40%（布尔指令执行时间为0. 22μs）外，其他性能指标和第二代同型号产品完全相同，详见表4-1。    第三代CPU224集成14输入/10输出共24个数字量I/O点，可连接7个扩展模块，最大扩展至256路数字量I/O点或64路模拟量I/O点。它有12K字节非在线编程的程序空间（其中8K字节为在线编程）和8K字节数据存储空间，6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，内置时钟卡，具有PID控制器，1个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。    第三代CPU226集成24输入/16输出共40个数字量I/O点，可连接7个扩展模块，最大扩展至256路数字量I/O点或64路模拟量I/O点。它有24K字节非在线编程的程序空间（其中16K字节为在线编程）和10K字节数据存储空间，6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。    对于CPU22X中的每一种基本型号，根据工作电压和输出分组情况的不同，又可分为DC/DC/DC（DC24V工作电压、DC24V直流输入、DC24V直流输出）和AC/DC/继电器（AC100～230V工作电压、DC24V直流输入、继电器输出）2种型号。下面以CPU224XP为例，介绍这两种型号的主要性能差别。CPU224XP是在CPU224的基础上推出具有模拟量I/O和强大控制能力的新型CPU，它集成了14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，主要性能参数见表4-3。    表4-3    CPU224XP主要性能参数
