三菱FX系列PLC的实数比较

来源：艾特贸易2017-06-05

简介图 4-65 所示程序是将源 [S1 ] 和 [ S2 ] 的实数值作比较，将结果送到目标 [D ] 中。程序中 M0 、 M1 、 M2 根据比较结果动作。 [S1 ][S2 ] 时 M0=ON ， [S1 ]=[ S2 ] 时 M1=ON ， [S1 ][S2 ] 时 M2=ON 。执行

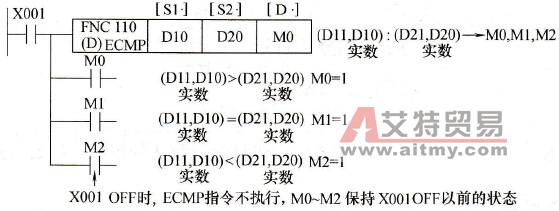

三菱FX系列PLC的实数比较     图4-65所示程序是将源[S1·]和[ S2·]的实数值作比较，将结果送到目标[D·]中。程序中M0、M1、M2根据比较结果动作。[S1·]>[S2·]时M0=ON，[S1·]=[ S2·]时M1=ON，[S1·]<[S2·]时M2=ON。执行条件X001=OFF时(D) ECMP指令不执行，M0、M1、M2的状态保持不变。
实数比较示例1     图4-65    实数比较示例1    常数K、H被指定为源数据时，自动转换成实数处理，如图4-66所示。
实数比较示例2     图4-66    实数比较示例2
