三菱FX系列PLC的时间比较

    TCMP指令的源操作数[S1·]、[S2·]、[S3·]用来存放指定时间的时、分、秒。该指令用来比较指定时刻与时钟数据的大小，时钟数据的时间存放在[S·]~S·]+2中，结果决定[D·]~[D·]+2中的ON/OFF状态。该指令的应用示例如图4-80所示。

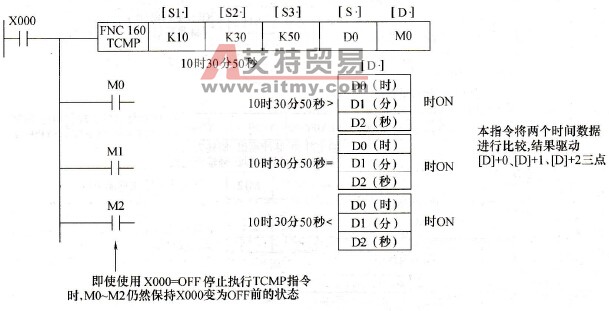

    图4-80    TCMP指令应用例    [S1·]：指定比较时间的“时”；    [S2·]：指定比较时间的“分”；    [S3·]：指定比较时间的“秒”；    [S·]：指定时钟数据的“时”；    [S·]+1：指定时钟数据的“分”；    [S·]+2：指定时钟数据的“秒”    [D·]、[D·]+1、[D·]+2：根据比较结果决定其ON/OFF状态。
