三菱FX系列PLC的特殊定时器

    STMR指令产生延时断定时器、单脉冲式定时器和闪动定时器。它的应用如图4-49所示。    “m”指定值是[S·]指定的定时器的设定值。    M0是延时断定时器，M1是单脉冲式定时器，M2、M3是为闪动而设的，如图4-50所示的例子。

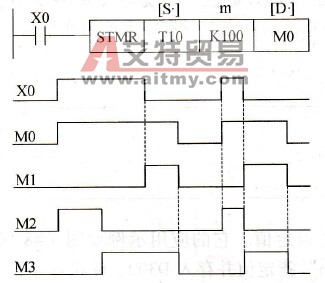

    图4-49    STMR指令应用示例

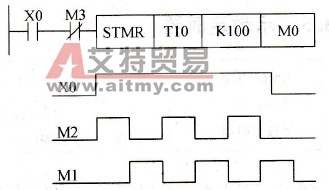

    图4-50    延时断定时器应用示例    M3接法如图4-50所示时，则M2和M1产生闪动输出。当X0关断时，M0、M1、M3在经过设定时间后关断，T10同时复位。    在其他程序中不要用这里已使用的定时器。
