三菱FX系列PLC的10键输入

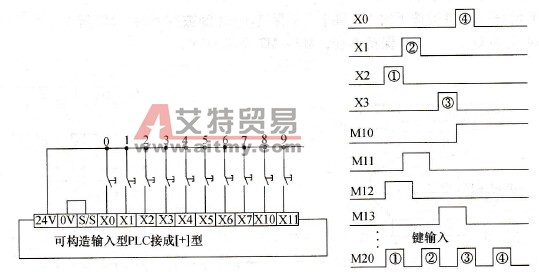

    例4-1图4-53所示为以X0作输入首元件作数字键(0~9)的例子。以①、②、③、④顺序按数字键，则D0存入数据2130。若送入的数据大于9 999，则高位数溢出并丢失。（数据以二进制码形式存于D0）    用(D) TKY指令时，D1和D0组对使用，大于99 999 999的数据溢出。    当X2按下后，M12置1并保持至另一键被按下，其他键亦一样。    M10~ M19的动作对应于X0~ X9。    任一键被按下，键信号M20置1直到该键放开。    当2个或更多的键被按下，则首先按下的键有效。    X30变为OFF时，D0中数据保持不变。但M10~ M20全部变为OFF。    本指令只能用一次。
    图4-53    以X0作输入首元件作数字键(0~9)的例子
