三菱FX系列PLC的16键输入

    例4-2    图4-54所示为从16键键盘读人数字的实例。    (1)数字键(见图4-54a)    输入的0 ~9 999数字以BIN码存在D0，大于9 999的数溢出。    用(D) HKY指令时，可在D1和D0中存放0~99 999 999的数。    多个键同时按下时，最先按下的键有效。    按下键被扫描到后标志M8029置1。    (2)功能键（见图4-54b）    按下A键，M0置1并保持。按下D键，则M0置0，M3置1并保持。依此类推。同时按下多个键，先按下的有效。    HKY指令只能用一次。    (3)键扫描输出（见图4-54c）    A~F的任一个键被按下时M6置1（不保持1~9键被按下时，M7置1（不保持）。    当X4变为OFF时，D0保持不变，M0~ M7全部OFF。

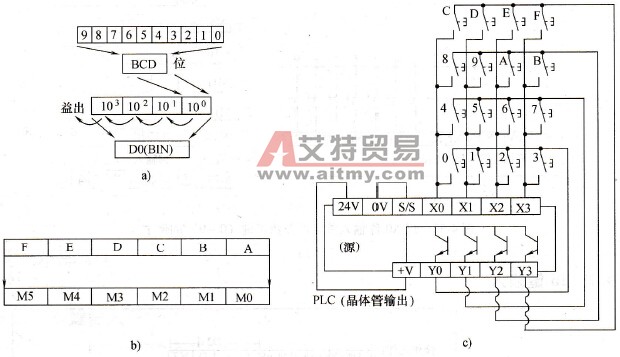

    图4-54    从16键键盘读人数字的实例
