三菱FX系列PLC的字右移/字左移

来源：艾特贸易2017-06-05

简介本指令使字元件中的状态向右／向左移位，由 n1 指定字元件长度， n2 指定移位字数 (n2 n1 512) 。用脉冲指令时，在执行条件的上升沿时执行。用连续指令时，当执行条件 ON ，则每个扫

    本指令使字元件中的状态向右／向左移位，由n1指定字元件长度，n2指定移位字数(n2 < n1 <512)。    用脉冲指令时，在执行条件的上升沿时执行。用连续指令时，当执行条件ON，则每个扫描周期执行一次。    由[S·]、[D·]指定的元件若需要指定“位”数时，其位数应相同。    右移位如图4-31所示。左移位如图4-32所示。

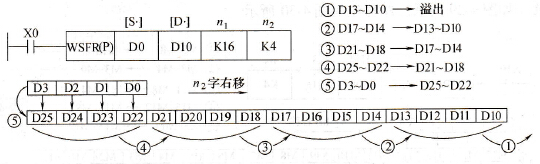

WSFR (P)指令应用例     图4-31    WSFR (P)指令应用例

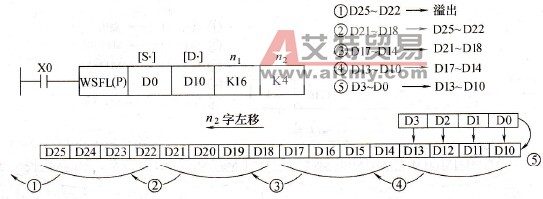

WSFL( P)指令应用例     图4-32    WSFL( P)指令应用例
