三菱FX系列PLC的先入先出(FIFO)写入

来源：艾特贸易2017-06-05

简介如图 4-33 所示，当 X0 变为 ON 时，在源 D0 中的数据写入 D2 ，而 D1 变为 1 （指针）， D0 的数据改变后， X0 再变为 ON ，则 D0 数据写入 D3 ， D1 中数据变为 2 。依此类推，源 D0 中的数据依

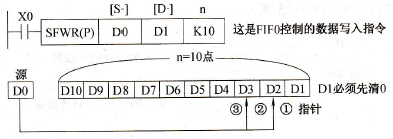

如图4-33所示，当X0变为ON时，在源D0中的数据写入D2，而D1变为1（指针），D0的数据改变后，X0再变为ON，则D0数据写入D3，D1中数据变为2。依此类推，源D0中的数据依次写入寄存器。数据从最右边的寄存器开始顺次存入，源数据写入的次数（指针）存D1。当(D1)的内容达到“n→1”后，上述处理不再执行，进位标志M8022置1。
SFWR(P)指令应用例图4-33 SFWR(P)指令应用例
