三菱FX系列PLC的子程序

    如图4-12a所示，当X0为ON时，CALL指令使程序跳到标号P10处，子程序被执行。    在SRET指令执行后程序回到104步处。标号应写在FEND之后（FEND指令在4.2.4节中解释）。标号范围为P0~P62，但同一标号不能出现多于1次；CJ指令中用过的标号不能重复再用。但不同的CALL指令可调用同一标号的子程序。    在图4-12b中，CALL (P) P11仅X1在OFF变ON时执行一次。在执行P11子程序时，如果CALL P12指令被执行，则程序跳到子程序P12。在SRET (2)指令执行后，程序返回到子程序P11中CALL P12指令的下一步。在SRET(1)指令执行后再返回主程序。

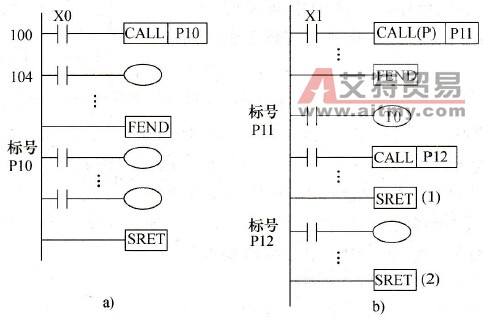

    图4-12    子程序指令示例    注：    ①子程序中可再CALL子程序，形成子程序嵌会，总数可有5级嵌套。    ②在子程序和中断子程序中使用的定时器范围规定为T192~ T199和T246~ T249。    ③可使用的标号P的数量：    FX1S为64，P0~ P63；    FX1N、FX2N、FX2NC为128, P0～P127。
