三菱FX系列PLC中断指令

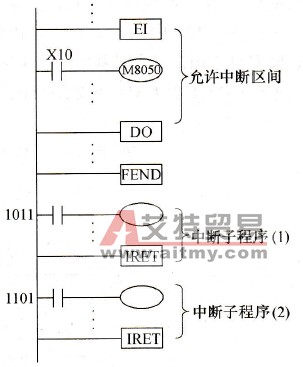

    PLC通常在禁止中断状态。    如图4-13所示，指令EI与DI之间的程序段为允许中断区间。当程序处理到允许中断区间时，X0或X1为ON态，则转而处理相应的中断子程序(1)或(2)。每个子程序处理到IRET指令时返回原断点。
    图4-13    中断例    在禁止中断区间（即DI~ EI指令之间）有中断事件发生，则PLC记住该中断，留待EI指令后执行中断子程序（滞后执行）。    当相应的特殊辅助继电器置“1”时，中断子程序不能执行。例如，当M805△置1时，相应的中断子程序I△**不执行。    在一个中断程序执行中时，其他中断被禁止。但是，在中断程序中编入EI和DI指令可实现2级中断嵌套。    在子程序或中断子程序中可用定时器为T192~T199和T246~ T249。    注：    ①1个中断指针（I***）占一步，可设置中断点的数参见本小节下述内容。    ②指定中断指针的顺序参阅本小节下述内容。    ③其中2个中断点可产生多层中断。    ④中断信号的脉定必须超过20μs。    ⑤多个中断信号顺序产生时，最先产生的中断信号有优先权。若2个或2个以上的中断信号同时产生时，中断指针号较低的有优先权。    ⑥如果中断信号产生于禁止中断区间（DI到EI范围），则中断信号被存储，并在EI指令之后被执行，除非相应的M805△为ON。
