PLC脉冲信号分频程序

    在某些情况下，需要对脉冲信号进行分频处理。如果输入信号为10Hz，则又分频后信号为5Hz。如图9-15所示。
    图9-15    按通按断功能要求    脉冲信号分频程序可以看做是同一按钮实现多种功能的一个特例。    按通按断程序除使用图9-14提供的思路外，针对要求特性，可采用如下思路：要求X20第1次按下时M0闭合，X20第2次按下时M0断开，如此反复。因此，可根据图9-14提供的思路编写如图9-16所示的程序。    除了使用上述思路外，还可以采用以下思考过程。

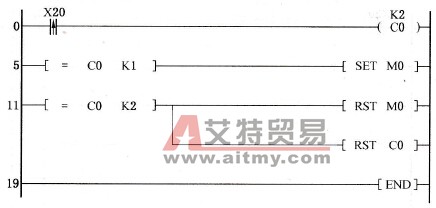

    图9-16    脉冲信号分频程序    (1)取用X20的上升沿，触发M0线圈输出，并采用M0常开触点对输出自锁。这一步实现了X20的上升沿使M0置位的过程，如图9-17a所示。下面考虑X20的第2个上升沿需要将M0复位。    (2)考虑到(1)中是M0的常开触点对M0的线圈自锁，则只需要找到一个触点，它在X20上升沿来到时，能使自锁回路断开。循着这个思路，很容易想到X20的常闭触点，如图9-17b所示。    但仔细分析这个梯形图会发现有问题：当X20的第1个上升沿来到时，当X20常闭触点断开跨越时间大于2个扫描周期，M0的自锁失效，无法完成X20的第一上升沿来到M0置1。因此，需要将X20的常闭触点换掉。    (3)替换掉X20常闭触点的元件，它断开的时间只能有一个扫描周期。因此，很容易想到，用X20的上升沿触发一个脉冲信号M100，并用M100的常闭触点来替代。M100常闭触点断开的时间只在X20为上升沿的那一个扫描周期，如图9-17c所示。

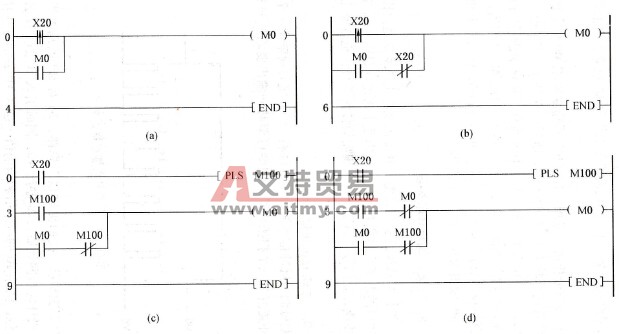

    图9-17    信号分频编程过程    (4)再仔细分析图9-17c会发现仍然能不能实现所需功能，因为当X20第2次上升沿来到时M100 =1，程序中M100常开回路导通，M0仍然会置1。因此需要考虑将M100的常开触点回路也关断。    (5)经过分析可以发现，在M100回路中串联M0的常闭触点可以实现这个功能，如图9-17d所示。在图9-17d中，M0的初始值是0，当X20第1个上升沿来到时，M100的回路导通，M0线圈输出为1。当X20第2个上升沿来到时，M0的值为，则M0常闭触点将上边支路断开，同时M100的常闭触点将下边支路断开，M0输出为0，最终实现分频。
