PLC周期可调的脉冲信号输出

    周期可调的脉冲信号输出要求每隔一个固定时间输出一个脉冲，脉冲宽度为一个扫描周期。周期可调脉冲输出要求如图9-18所示。
    图9-18    周期可调脉冲输出要求    针对上述要求，我们提供以下思路：T0对M0的高电平计时1s，当计时时间到后，T0输出Y0，同时引入T0的常闭触点对T0复位，清除T0的状态值和当前值。这样Y0就能每秒发送一个脉冲，脉冲宽度为1个扫描周期，如图9-19所示。

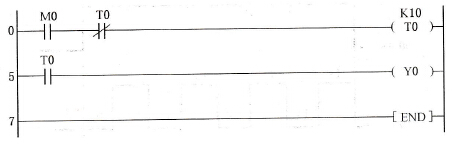

    图9-19    周期可调脉冲输出程序    除上述情况外，还可以借助特殊辅助继电器M8011、M8012、M8013、M8014来完成脉冲周期的调节。M8011、M8012、M8013、M8014分别以10 ms、100 ms、1s、1min为周期发送脉冲。如果要求脉冲周期为3s，则应用如图9-20所示的程序。

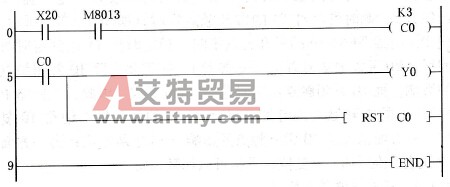

    图9-20    3s周期脉冲发生程序
