PLC周期可调的方波信号输出

    周期可调的方波信号要求方波的高低电平时间均可调，如图9-21所示。    针对系统要求，我们提供以下思路：    (1)当M0从0跳变到1时，Y0的值立刻输出为1，并计时1s。注意：M0一直为高电平，所以无须对M0自锁。可得到如图9-22a所示的梯形图程序。
    图9-21    周期可调方波信号输出要求    (2)当T0达到1 s后，需要将Y0复位，很容易考虑到需要将线圈Y0的输出回路断掉。此时将T0的常闭触点串入即可实现该功能，如图9-22b所示。    (3)接着需要对Y0为0时进行计时。这里可以考虑用定时器直接对Y0的常闭触点计时。细致分析可以发现，定时器T0已经置1，此时可以对T0的常开触点定时，如图9-22c所示。使用定时器T1对T0的常开触点定时。当定时器T1达到定时时间后，Y0又需要重复置1。Y0要置1，则需要去除T0常闭触点的影响，而TO常闭触点由定时器T0置位形成。因此，在回路中串联T1的常开触点，当T1置位后，T1的常开触点使得T0复位。一方面消除了T0常开触点的影响，Y0重新置位；另一方面T0的复位使得T1也复位，系统可以循环运行。

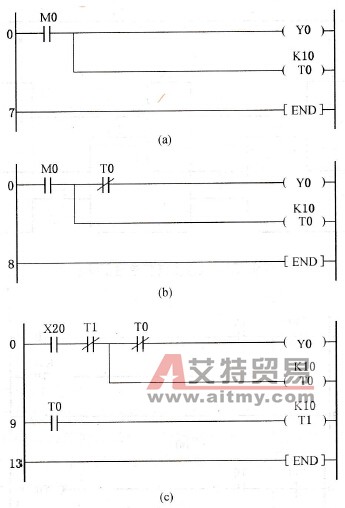

  图9-22  周期可调方波信号输出程序
