PLC顺序方波信号输出

    顺序方波信号输出要求多个输出端按设定顺序输出方波信号，具体要求如图9-23所示。    上述要求是图9-21的扩展，同样可以采用前述编程思路。系统是在M0 =1的前提下完成的，取M0的高电平信息。    (1)当M0跳变为高电平时，Y0输出为1，定时器T0计时1 s。当T0达到1 s时，利用TD的常闭触点断开Y0的输出回路，Y0的值置位。可得如图9-24a所示的程序。    (2)当T0时间到后，由T0的常开触点导通Y1，灯亮，同时使用T1计时2s。当T1计时时间到，使用T1的常闭触点切断Y1线圈的输出回路，程序如图9-24b所示。    (3) T1时间到后，由T1的常开触点导通Y2，灯亮，同时使用T2计时2s。当T2时间到后，使用T2的常闭触点对定时器T0进行复位。T0的复位会使得T1复位，T1复位使得T2复位，系统进入下一个循环。程序如图9-24c所示。
    图9-23    顺序方波信号输出要求

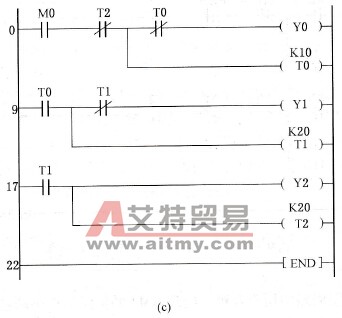

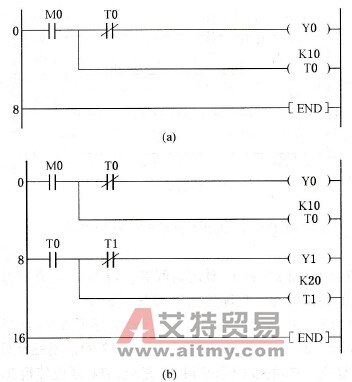

    图9-24    顺序方波信号输出程序
