三菱FX系列PLC的区间比较

来源：艾特贸易2017-06-05

简介ZCP 指令是将一个数据与两个源数据值比较。源 [S1 ] 的数据不得大于 [S2 ] 的值。例如，若 [S1 ]=K100 ， [S2 ]=K90 ，则执行 ZCP 指令时看作 [S2 ]=K100 。源数据的比较是代数比较（如 -10 2 ）。

ZCP指令是将一个数据与两个源数据值比较。源[S1·]的数据不得大于[S2·]的值。例如，若[S1·]=K100，[S2·]=K90，则执行ZCP指令时看作[S2·]=K100。源数据的比较是代数比较（如-10 <2）。图4-16所示的程序中，M3在K100> C30的当前值时ON；M4在K100<C30的当前值<K120时ON；W在K120< C30的当前值时ON。当X0= OFF时，不执行ZCP指令，M3、M4、MS的状态保持不变。注：M3、M4、M5的状态取决于比较结果。

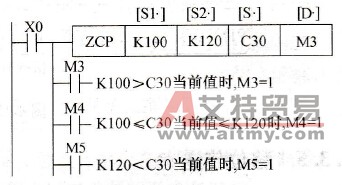

ZCP指令应用例图4-16 ZCP指令应用例
