PLC输出互锁环节编程

    互锁在电气控制中经常使用，如电机正反转时必须禁止控制正转的接触器和控制反转的接触器同时闭合，否则会引起相间短路。除硬件电路互锁外，在梯形图编程中也必须实现互锁，如图9-25和图9-26所示。
    图9-25    三相异步电机正反转控制电路    在图9-25所示的硬件电路中，KM1的常闭触点串联在KM2线圈回路中用于互锁，同理KM2的常闭触点串联在KM1的线圈回路中也是用于互锁。在图9-26所示的程序中，Y1的常闭触点串联在Y0线圈的输出回路中用于软件互锁，同理，Y0的常闭触点串联在Y1线圈的输出回路中也是用于软件互锁。

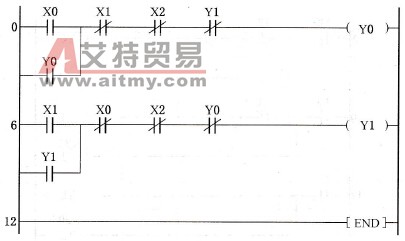

    图9-26    三相异步电机正反转控制程序
