三菱FX系列PLC的移位传送

    如图4-18所示，首先源数据（二进制）被转换成BCD码，然后将BCD码移位传送。源数据BCD码右起第4位(M1=4)开始的2位(M2=2)移到目标的第3位(n=3)和第2位。    然后目标中的BCD码自动转换为二进制码。目标中的第1和第4位不受移位传送指令的影响。    BCD码值超过9999时出错。

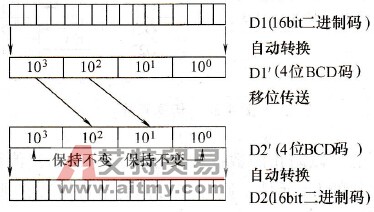

    图4-18    移位传送    例如图4-19a所示，从接在分开的接线端子上的3个数字开关来的输入组合成数据输入。

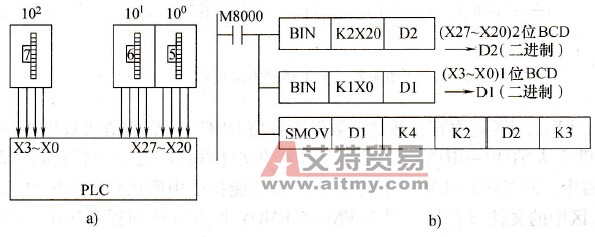

    图4-19    移位传送示例    图4-19b中，D1的一位BCD码数移送到D2的第3位上，然后自动转换成二进制数。    从上述操作知，3位数字开关上的数字输入组合起来以二进制数形式存于D2。
