三菱FX系列PLC的块传送

    从源操作数指定的元件开始的n个数据组成的数据块传送到指定的目标。如果元件号超出允许元件号的范围，数据仅传送到允许范围内。    如果源元件与目标元件的类型相同，传送顺序如图4-20所示（既可从高元件号开始，也可从低元件号开始）。

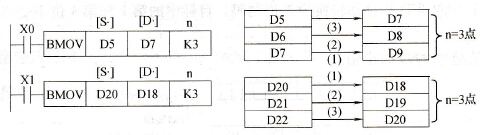

    图4-20    传送顺序    传送顺序是自动决定的，以防止源数据被这条指令传送的其他数据冲掉。    如果用到需要指定位数的bit元件，则源和目标的指定位数必须相同。    当M8024= ON时，数据传送方向反转，如图4-21所示。

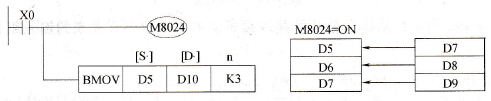

    图4-21    数据传送方向反转    对FX1N、FX2N、FX2NC而言，通过参数设置可把D1000以后的通用数据寄存器设为文件寄存器。当PLC从STOP→RUN时，程序存储区的文件寄存器会自动被复制到系统RAM区的文件寄存器中。除FNC15 BMOV指令外，所有功能指令中所用到的D1000以后的元件均指系统RAM区中的文件寄存器，只有FNC15 BMOV指令有访问程序区中文件寄存器的功能。
