PLC输入信号整理程序

    控制系统的输入信号一般由触点的闭合、断开组成。可以通过输入信号整理程序，将其调理成为统一的脉冲信号。如图9-10所示，无论输入信号X20的高电平持续多长时间，都产生统一宽度的脉冲信号。
    图9-10    输入信号处理要求    如何编写这个程序呢？我们提供以下思路：由于M0是在X20的每一个上升沿开始跳变为高电平，因此需要提取X20的上升沿信息，并将这个信息保持住。同时对该信息计时5s后，让M0复位为0。梯形图程序如图9-11所示。    在图9-11所示的程序中，X20的上升沿触发输出M0，同时M0的常开触点实现对X20上升沿的自锁。M0置1的同时定时器T0开始计时。当定时器T0当前值达到5s时，T0的常闭触点断开，则M0复位为0，T0的当前值和状态值都清0。

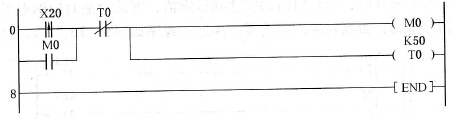

    图9-11    输入信号调理梯形图    这里的程序灵活使用了定时器T0的特性，当定时器T0的定时条件被破坏后，T0的当前值和状态值都同时置0。因此，采用T0的常闭触点不仅保证了M0的复位，而且保证了对T0的复位。
