密码锁三菱FX系列PLC系统的设计

    利用PLC实现密码锁的控制。该密码锁控制系统可实现密码的设定、修改、输入等功能。    1．控制要求    1)按下启动按钮，此系统可进行使用。    2)设定／输入密码按钮为ON时，可进行密码的设定，密码值由数字键进行输入，每个数字可重复使用。    3)设定／输入密码按钮为OFF时，可由数字键输入密码值进行开锁，密码输入结束后，按下确认键，则系统将输入值与设定值进行比较，以确定是否开锁。如果密码正确则正确灯亮，开锁成功；密码错误则错误灯亮，开锁失败。    4)错误灯亮后，按下清除按钮，重新输入密码，连续输入错误密码3次后，无法再输入。若想重新使用，则须先按下重置按钮进行清除，再按启动／重新输入按钮进行系统重起。    5)若要更改密码，则按下清除密码设置值按钮，再按设定输入密码按钮，进行密码重新设定，然后按下启动按钮，重新使用。    2．I/O分配表    I/O分配表见表7-5。    表7-5    I/O分配表
    输入电器     输入地址     数字键“0”     X0     数字键“1”     X1     数字键“2”     X2     数字键“3”     X3     数字键“4”     X4     数字键“5”     X5     数字键“6”     X6     数字键“7”     X7     确认按钮     X10     设定／输入密码按钮     X11     清除按钮     X12     清除密码设定值按钮     X13     重置按钮     X14     启动／重新输入按钮     X15     输出电器     输出地址     正确灯     Y1     错误灯     Y1     3．梯形图    梯形图如图7-14所示。

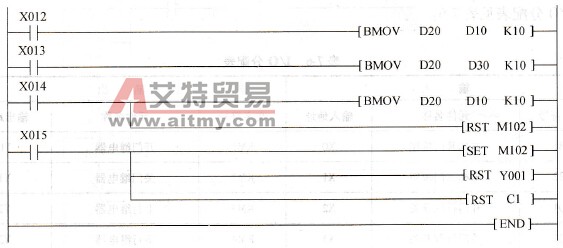

    图7-14    密码锁梯形图
