PLC获取信号信息程序

    以可编程控制器为核心的控制系统的输入信号大部分是开关量。开关量的信息包含上升沿、下降沿、高电平和低电平4种。编程人员可以通过不同的指令实现对不同信息的获取，在一些特殊的场合，还需编写相应处理程序，对输入信号进行整理、消抖等操作。    1．获取上升沿信息    程序可通过上升沿指令、上升沿触点和触发上升沿脉冲来获取输入信号的上升沿信息，如图9-7所示。
    图9-7    获取上升沿信息    2．获取下降沿信息    程序可通过下降触点和触发下降沿脉冲来获取输入信号的下降沿信息，如图9-8所示。

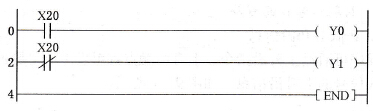

    图9-8    获取下降沿信息    3．获取电平信息    如果输入端口对应的按钮是常开型的，则程序可通过常开触点获取高电平信息、常闭触点获取低电平信息，如图9-9所示。当X20是高电平时，Y0置1；当X20是低电平时，Y1置1。
    图9-9    获取电平信息
