三菱FX系列PLC对十字路口的交通信号灯控制

    1．控制要求    十字路口南北向及东西向均设有红、黄、绿三只信号灯，交通信号灯启动时（输入X0控制启动，输入X1控制停止），6只灯依一定的时序循环往复工作。交通信号灯的时序图如图7-10所示。
    图7-10    十字路口交通灯正常工作时序    2．功能分析    交通灯循环一个周期的时间为60s，启动后：    1)南北绿灯亮25s后，闪烁三次，共计3s，南北绿灯灭的同时，南北黄灯亮2s进行警告。与此对应时间内：南北红灯、东西绿灯、东西黄灯灭，东西红灯亮。此时南北方向道路上的车辆、行人通行。    2)东西绿灯亮25s，闪烁三次，共计3s，东西绿灯灭的同时，东西黄灯亮2s进行警告。与此对应时间内：东西红灯、南北绿灯、南北黄灯灭，南北红灯亮。此时东西方向道路上的车辆、行人通行。    3)重复1）、2）。    3．I/O分配表    I/O分配见表7-2。    表7-2    I/O分配表
文字符号  名 称  输入地址  序 号     名 称     输出地址     SB1     启动按钮     X0     H1     南北向绿灯指示     Y0     SB2     停止按钮     X1     H2     南北向黄灯指示     Y1 　- 　- 　-     H3     南北向红灯指示     Y2 　- 　- 　-     H4     东西向绿灯指示     Y3 - - -     H5     H6     东西向黄灯指示     东西向红灯指示     Y4     Y5     4．梯形图    梯形图如图7-11所示。

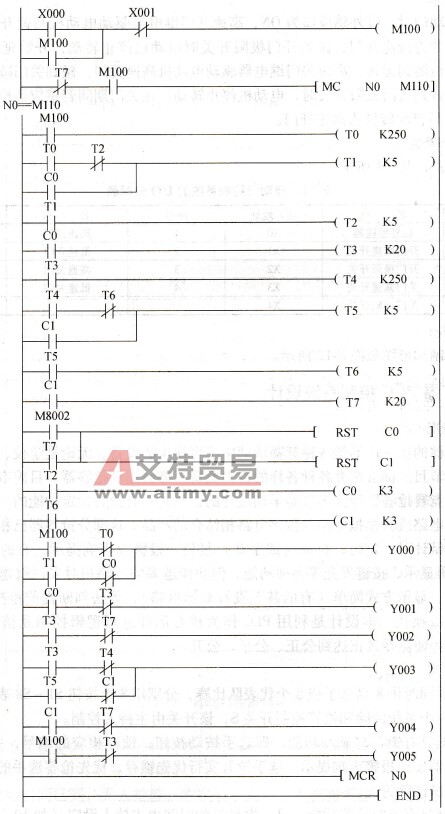

    图7-11    交通信号灯控制梯形图
