S7-200 PLC与计算机的连接技术方法

    在实践中，经常需要用计算机对PLC进行编程，并把编译好的程序下载到PLC中。这就需要在PLC和计算机之间连接一条电缆，将PLC的串行口与计算机的RS - 232相连接。一旦连接好电缆，就可在计算机上使用专用软件（如STEP7等）实现PLC与计算机之间的通信，并对PLC进行数据读出与写入、程序下载等操作。    1．通信口    S7 - 200 PLC主机带有一个或者两个串行通信口，符合EN50170欧洲标准中Profibus标准的RS - 485兼容9针D型接口。RS - 232的插座及RS - 485引脚如图6 - 40所示，PLC端口0或1的引脚与Profibus的名称对应关系如表6-8所示。

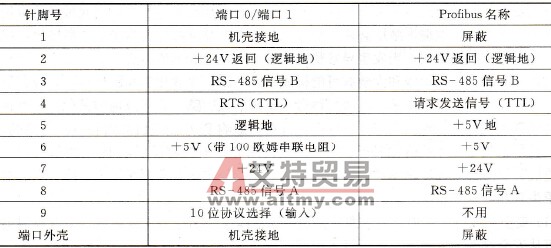

    图6-40    连接器    (a) RS - 232连接器的插座；(b) RS-485引脚    表6-8    PLC端口0或1 RS - 485引脚与Profibus对应关系表
    2．网络连接器    为了能够把多台设备很容易地连接到网络中，西门子公司提供了两种网络连接器：标准网络连接器和带编程器接口的连接器。后者允许在不影响现有网络连接的情况下，再连接一个编程器或者一个操作面板到网络中。    3．通信电缆    通信电缆主要有Profibus网络电缆和PC/PPI电缆。    (1) Profibus网络电缆。Profibus现场总线使用屏蔽双绞线电缆，Profibus网络电缆的最大长度取决于通信波特率和电缆类型。当波特率为9600b/s时，网络电缆的最大长度为1200m，    (2) PC/PPI电缆。利用PC/PPI电缆和自由口通信功能可把S7 - 200 PLC连接到带有RS -232标准兼容的许多设备，如计算机、编程器和调制解调器等。    PC/PPI电缆的一端是RS - 485端口，用来连接PLC主机，另一端是RS - 232端口，用来连接计算机等其他设备。电缆中有一个开关盒，上面有4个或5个DIP开关，用来设置波特率、传送字符数据格式和设备模式。    4．S7系列CPU与计算机之间的连接    PLC与计算机的连接实际上是PLC与上位机的连接，如图6- 41所示。    (1)把PC/PPI电缆的标有“PC”的RS - 232端连接到计算机的RS - 232通信口，可以使用COM1或COM2中的一个，把标有“PPI”的RS - 485端连接到PLC的任- RS - 485通信口，拧紧螺钉。

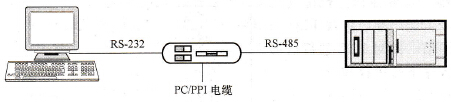

    图6-41    PLC与计算机的连接    (2)设置PC/PPI电缆上的DIP开关，选定计算机所支持的波特率和帧模式。
