S7-200 PLC控制系统设计实例

    本文将通过设计一个抢答器的具体控制流程来简要介绍PLC控制系统设计的大致过程，其中主要涉及PLC的常用指令以及PLC控制系统的设计方法和步骤。希望读者从本例中，能够很好地掌握PLC控制系统的设计思想和方法，对PLC控制系统设计有一个较完整的理解。    1．控制要求    (1)开始按钮由主持人操作；    (2)3位抢答者操作3个抢答按钮；    (3)当主持人按了开始按钮后，3个报警器均处于断电状态，进入抢答预备状态；    (4)此后如果某位抢答者按了自己的按钮，使自身的报警器得电，同时互锁其他抢答者输入信号的有效性，从而达到了唯一的有效性；    (5)如要进行下一轮抢答，只有主持人再次按了按钮才能进行。    2．程序流程图    系统的程序流程图如图6-44所示。
    图6-44    程序流程图    3．控制系统构成图    (1)控制系统如图6-45所示。    (2) PLC选型及I/O地址分配。PLC选用西门子公司的S7 - 200的CPU221整体式PLC。由于CPU模块有6个数字量输入，4个数字量输出，因此不再需要输入／输出模块。I/O分配采用自动分配方式，模块上的输入端子对应的输入地址是I0. 0～I0.5，输出端子对应的输出地址是Q0.0～Q0.3。    4．PLC系统资源分配    (1)整个抢答器控制系统的输入有4个按钮，即开始按钮、1号按钮、2号按钮、3号按钮，即有四个输入量。    (2)输出要控制的设备有1号、2号和3号报警器3个，即输出量有3个。    PLC的系统资源分配表如表6-10所示。

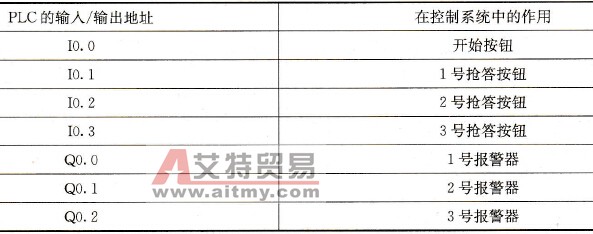

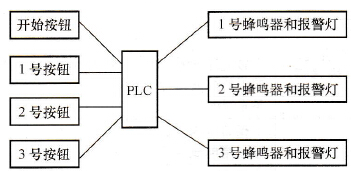

    图6-45    控制系统图    表6-10    PLC系统资源分配表
    5．PLC程序    PLC程序如图6-46所示。
    图6-46    PLC控制程序    (a)梯形图；(b)语句表
