FX2N-16CCL-M型CC-Link系统主站块

来源：艾特贸易2017-06-05

简介FX2N-16CCL-M 型 CC-l ink 系统主站块如图 5-1 所示。 ink系统主站块" width="212" height="198" src="/uploads/allimg/170605/032Z55a7-0.jpg" /> 图 5-1 FX2N-16CCL-M 型 CC-l ink 系统主站块 1 ．特点 ①允许 FX 系列 PLC 在

    FX2N-16CCL-M型CC-link系统主站块如图5-1所示。

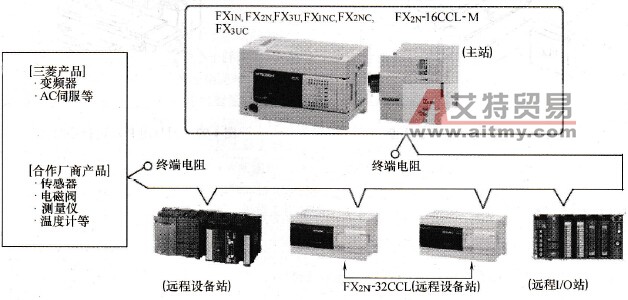

FX2N-16CCL-M型CC-l<em></em>ink系统主站块     图5-1    FX2N-16CCL-M型CC-link系统主站块    1．特点    ①允许FX系列PLC在CC-link中作为主站使用。    ②多达7个远程I/O站以及8个远程设备站可以被连接到主站上。    ③FX系列PLC可以在CC-link中作为一个远程设备站，用CC-link接口FX2N-32CCL进行连接。    2．连接系统（见图5-2）

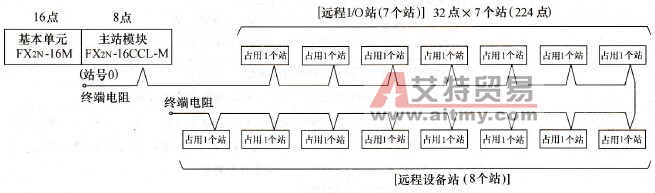

    图5-2    连接系统    3．使用FX系列PLC的最大系统配置的实例    当连接FX2N/FX2NC系列PLC主单元配以16个I/O点和FX2N-16CCL-M时，每个远程I/O站以及远程设备站占用一个PLC的I/O端口，如图5-3所示。

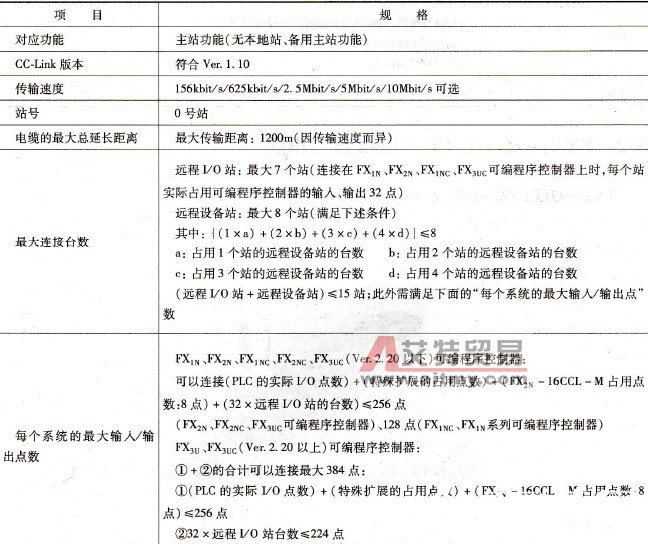

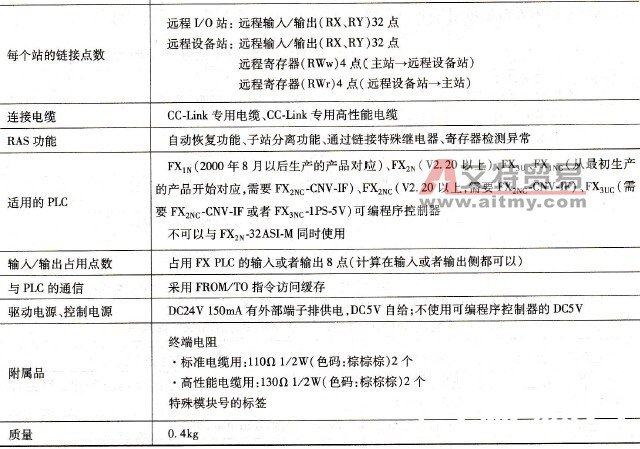

    图5-3    使用FX系列PLC的最大系统配置的实例    4．FX2N-16CCL-M型CC-link系统主站块性能（见表5-1）    表5-1    FX2N-16CCL-M型CC-link系统主站块性能规格 FX2N-16CCL-M型CC-l<em></em>ink系统主站块性能规格
