PLC控制系统设计中输入端子的简化

    在PLC外部电路设计中首先需要考虑输入端子的简化问题，输入端子简化问题有输入端子的合并、分时分组输入、PLC程序简化和将信号置于PLC之外等几种常用方法。    (1)输入端子的合并。如果某些外部设备信号总是以某种与、或、非串联或并联组合的整体形式出现在梯形图中，可以将它们对应的触点在PLC外部串、并联后作为一个整体输入PLC，只占用PLC的一个输入端子。    如要在3处设置某电动机的启动按钮和停止按钮，可以将3个启动按钮（SB1、SB2和SB3）并联，将3个停止按钮(SB4、SB5和SB6)串联，分别送入PLC的两个输入端子，如图6-2所示。与每个启动按钮或停止按钮占用一个输入端子的方法相比，不仅节约了输入端子数，还简化了梯形图电路。    (2)分时分组输入。有些输入信号可以按输入时机分成几组，如某系统有自动、手动两种工作方式不会同时执行，手动、自动这两种工作方式分别使用的输入量可以分成两组输入，如图6-3所示。I1.0用来输入自动、手动命令信号，供自动程序和手动程序切换之用，图6-3中二极管切断寄生电路，避免错误输入的发生。假设图中没有二极管，系统处于自动状态，SB1、SB2和SB3闭合，SB4断开，这时电流从L+流出，经SB3、SB1、SB2形成的寄生回路流入I0.1端子，使输入I0.1错误地为ON。各开关串联了二极管后，切断了寄生回路，避免了错误输入的产生。
    图6-2    并联输入

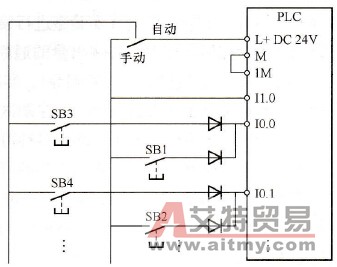

    图6-3    分时分组输入    (3)用PLC程序减少多余的输入端子。如果通过PLC程序能够判断输入信号的状态，则可以减少一些多余的输入。图6-4 (a)中表示有自动、半自动和手动三种控制方式的切换输入（S1为切换开关），在程序上用自动和半自动的“非”来表示手动，可节省一输入端子，如图6-4(b)所示。

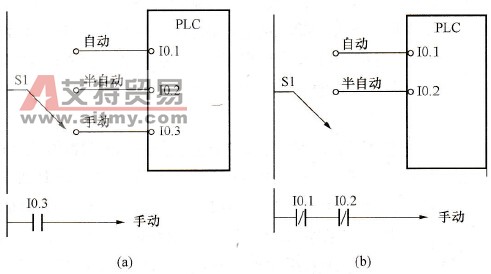

    图6-4    多余信号的输出    (a)自动、半自动、手动切换输入；(b)自动、半自动切换输入，手动控制切换    (4)将信号设置在PLC之外。系统的某些输入信号，如手动操作按钮、保护动作后需要手动复位的电动机热继电器FR的动断触点等提供的信号，可以设置在PLC外部的硬件电路中，如图6-5所示。图6-5中将手动操作按钮（SB1或SB2）直接和控制的输出端子相并联，可以节约大量的输入端子，并可以简化梯形图。有些手动按钮需要串接一些安全连锁触点，如果外部硬件连锁电路过于复杂，可考虑将有关信号送入PLC，用梯形图程序实现连锁。

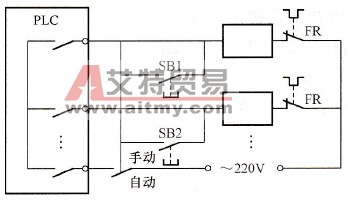

    图6-5    将信号设置在PLC之外
