PLC控制系统设计中闪烁电路环节

    闪烁电路也称为振荡电路，该电路用在报警、娱乐等场合。闪烁电路实际上就是一个时钟电路。可以是等间隔地通断，也可以是不等间隔的通断。图6-21(a)所示是一个典型的闪烁电路的程序，其对应的时序图如图6-21(b)所示。在该例中，当I0.0有效时，T37就会产生一个1s通、2s断的闪烁信号。Q0.0和T37一样开始闪烁。
    图6-21    闪烁电路程序    (a)梯形图；(b)时序图    在实际的程序设计中，如果电路中用到闪烁功能，往往直接用两个定时器组成闪烁电路，如图6-22(a)所示。该电路不管其他信号如何，PLC一经通电，该电路就开始工作。什么时候使用闪烁功能时，把T37的动合触点（或动断触点）串联上即可。通断的时间值可以根据需要任意设定。图6-22就是一个接通2s、断开2s的闪烁电路。

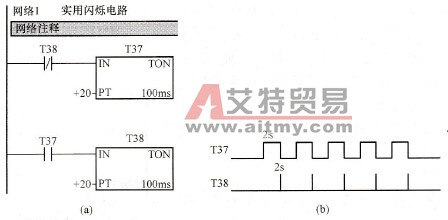

    图6-22    闪烁电路程序    (a)梯形图；(b)时序图
