PLC控制系统设计中报警电路环节

    报警是电气自动控制中不可缺少的重要环节，标准的报警功能应该是声光报警。当故障发生时，报警指示灯闪烁，报警电铃或蜂鸣器响。操作人员知道故障发生后，按消铃按钮，把电铃关掉，报警指示灯从闪烁变为长亮。故障消失后，报警灯熄灭。另外，还应设置试灯、试铃按钮，用于平时检测报警指示灯和电铃的好坏。标准报警电路的梯形图和对应的语句表如图6-23所示。

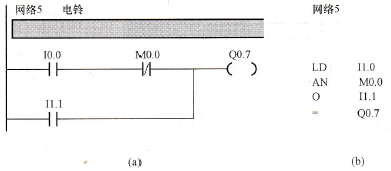

    图6-23    标准故障报警梯形图及语句表    (a)梯形图；(b)语句表    标准故障报警的输入/输出信号地址分配如表6-5所示。    表6-5    输入/输出信号地址分配

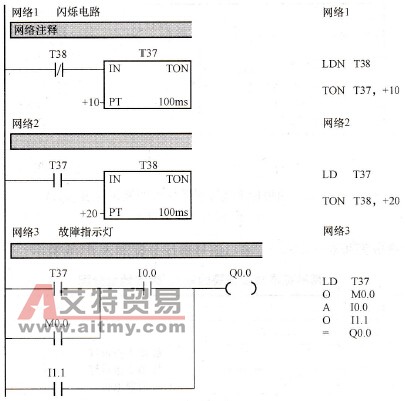

    输入信号     输出信号     故障信号     I0.0     报警灯     报警电铃     Q0.0     Q0.7     消铃按钮     I1.0  试灯、试铃按钮     I1.1     在实际的应用系统中可能出现的故障一般有多种，这时的报警电路就不一样了。对报警指示灯来说，一种故障对应于一个指示灯，但一个系统只能有一个电铃。下面分析一个有两种故障的报警电路供大家在实际使用时参考。图6-24所示为两种故障标准报警电路图及对应的语句表。

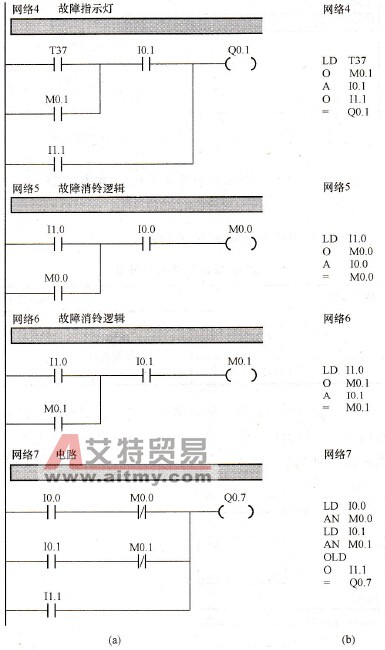

    图6-24    两种标准故障报警梯形图及语句表    (a)梯形图；(b)语句表    这两种标准故障报警所对应的输入/输出信号地址分配如表6-6所示。    表6-6    两种标准故障报警的输入/输出地址分配     输入信号     输出信号     故障信号1     I0.0     故障1指示灯     故障2指示灯     报警电铃 Q0. 0 Q0. 1 Q0. 7     故障信号2     I0.1     消铃按钮     I1.0     试灯、试铃按钮     I1.1
