PLC控制系统设计中定时器、计数器的扩展环节

    S7-200 PLC定时器的最大计时时间为3276.7s。为产生更长的设定时间，可将多个定时器、计数器联合使用，扩展其计时范围如图6-25和图6-26所示。    (1)定时器串联扩展计时范围。图6-25中，从输入信号I0.1接通后到输出线圈Q0.0有输出，共延时T=(30000+30000)×0.1s= 6000s。若还要增大计时范围，可根据需要继续增加串联的定时器数目。    (2)定时器、计数器串联扩展计时范围。图6-26中，从电源接通到输出线圈Q1.0有输出，共延时T= 3000.0s×30000=9×107s，若还要增大计时范围，可增加串联的计数器数目。    (3)计数器串联扩展计数范围。S7 - 200 PLC CPU226模块的最大计数值为32767，若需要更大的计数范围可将多个计数器串联使用以扩大计数范围。    图6-27中，若输入信号I0.3是一个光电脉冲（如用来计工件数），从第一个工件产生的光电脉冲开始，到输出线圈Q0.2有输出，共计数N=30000×30000=9×108个工件。
    图6-25    定时器串联使用

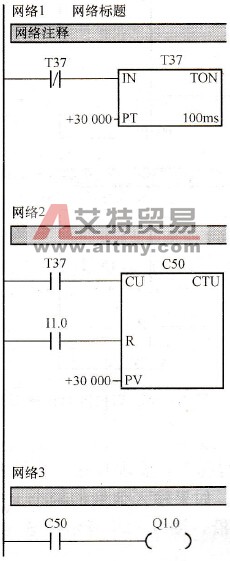

    图6-26    定时器、计数器串联使用

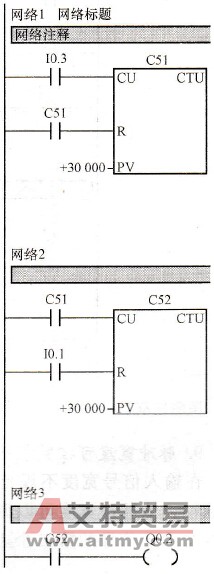

    图6-27    计数器串联使用
