PLC控制系统设计中脉冲宽度可控制电路
来源:艾特贸易2017-06-05
简介在输入信号宽度不规范的情况下,要求在每一个输入信号的上升沿产生一个宽度固定的脉冲,该脉冲宽度可以调节。如果输入信号的两个上升沿之间的距离小于该脉冲宽度,则忽略输入
在输入信号宽度不规范的情况下,要求在每一个输入信号的上升沿产生一个宽度固定的脉冲,该脉冲宽度可以调节。如果输入信号的两个上升沿之间的距离小于该脉冲宽度,则忽略输入信号的第二个上升沿,图6-29所示为该电路的梯形图控制程序和对应的语句表。 图6-29 脉冲宽度可控制电路梯形图程序及语句表(一) (a)梯形图;(b)语句表

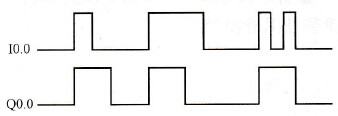

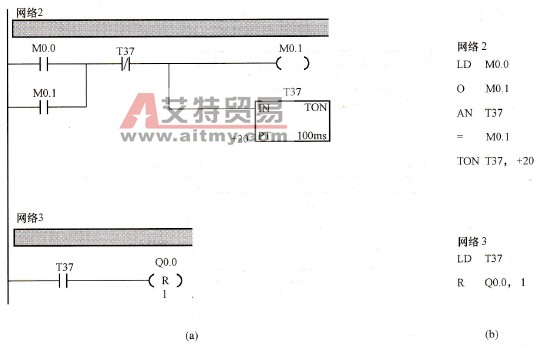

图6-29 脉冲宽度可控制电路梯形图程序及语句表(二) (a)梯形图;(b)语句表 该控制电路的时序图如图6-30所示。
图6-30 脉冲宽度可控制电路时序图 该实例使用了上升沿脉冲指令和置位、复位指令,关键是找出Q0.0的开启和关断条件,使其不论在I0.0时的宽度大于或小于2s,都可使Q0.0的宽度为2s。定时器T37的计时输入逻辑在上升沿之间的距离小于该脉冲宽度时,对之后产生的上升沿脉冲无效。T37在计时到后产生一个信号复位Q0.0,然后自复位。该实例中,通过调节T37设定值PT的大小,可控制Q0.0的宽度,该宽度不受I0.0接通时间长短的影响。
