PLC控制系统设计中减少输入点的技术方法

    (1)用二极管隔离的分组输入法。控制系统一般具有手动和自动的两种工作方式。由于手动与自动是不同时发生的，可分成两组，并由转换开关SA选择自动（位置2）和手动（位置1）的工作位置，如图6 - 34所示。这样一个输入点就可当作两个输入点使用。二极管的作用是避免产生寄生电路，保证信号的正确输入。    (2)触点合并式输入方法。在生产工艺允许条件下，将具有相同性质和功能的输入触点串联或并联后再输入PLC输入端，这样使几个输入信号只占用一个输入点。下面，以两地控制程序为例来说明。    设有一台电动机，要求分别在甲、乙两地均可对其进行启、停控制。甲地设停止按钮SB1，启动按钮SB3；乙地设停止按钮SB2，启动按钮SB4；其I/O接线图如图6- 35所示，PLC的I/O分配表如表6-7所示。对应的梯形图如图6- 36所示。这样，不管是在甲地或乙地均可对电动机进行启、停控制。而只占用于PLC两个输入点(I0.0、I0.1)。
    图6-34    用二极管隔离输入法
    图6-35    触点合并法I/O接线图

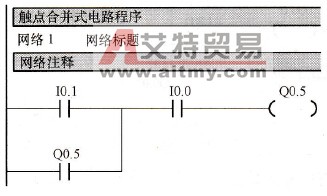

    图6-36    触点合并法梯形图    表6-7    I/O分配表
    推而广之，对于多地点控制，只要将n地的停止按钮的动断触点串联起来，接人PLC的一个输入点；再将n地的启动按钮并联起来，接人PLC的另一个输入点。    (3)单按钮启、停控制程序。通常启、停控制（例如对某电动机的启、停控制）均要设置两个控制按钮作为启动控制和停止控制。现介绍只用一个按钮，通过软件编程，实现启动与停止的控制。    如图6-37所示，I0.0作为启动、停止按钮的地址，第一次按下时Q1.0有输出，第二次按下时Q1.0无输出，第三次按下Q1.0又有输出。

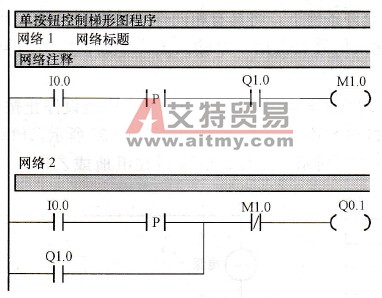

    图6-37    单按钮控制梯形图    减少输入点的方法除了上述方法外，还有编码输入法等方法，不再一一介绍。
