S7-200 PLC组网的硬件

    (1) RS - 485接口及电缆。S7 - 200 PLC网络使用RS -485标准，双绞线电缆。在一个网段上最多可以连接32个设备，通信距离可达1200m。增加设备和增大传输距离可在网络中加接中继器。S7 - 200 PLC安装的为标准的9针D型连接器。图5-4所示为通信接口的物理连接口，表5-2为通信口引脚分配。

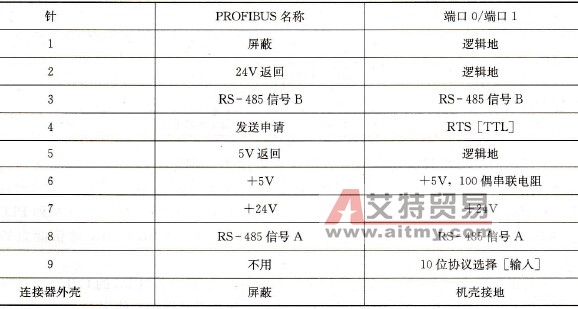

    图5-4    通信接口的物理连接口    表5-2    通信口的引脚配置

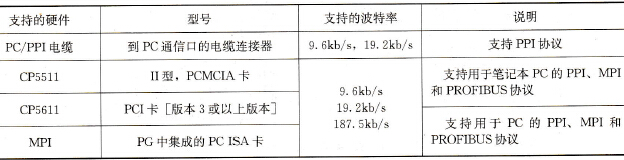

    为了连接方便，西门子公司提供了专用的网络连接器，用于连接RS - 485接口设备。每个专用网络连接器中配有两组螺丝钉连接端子，用来分别连接接入电缆及接出电缆，网络连接器配有网络偏置及终端匹配选择开关。    (2) CP卡及EM277。表5-3所示为S7 - 200 PLC组网时的硬件配置。    表5-3    STEP7 - Micro/WIN32支持的硬件组态
