S7-200 PLC通信接口的安装与设置

    在STEP7 - Micro/WIN32中有一个设置通信的对话框，在其中可以配置有关的通信设置。选择菜单命令查看一组件一通信或在STEP7 - Micro/WIN32串口内单击通信图标，如图5-5所示，将出现一个如图5-6所示的通信对话框，单击此对话框左下角的设置PG/PC接口按钮，将弹出如图5 7所示的设置PG/PC接口对话框中，在此对话框中，单击“选择( Select)”按钮即可打开如图5-8所示的安装/删除接口对话框。从选择列表框中选择使用的硬件型号，单击“安装(Install)→”按钮即可。要删除通信接口，只需在已安装的设备列表中选择要删除的硬件，再单击“←卸载( Uninstall)”按钮即可。
    图5-5    选择菜单查看→组件→通信或单击通信图标
    图5-6    通信设置对话框
    图5-7    设置PG/PC接口对话框

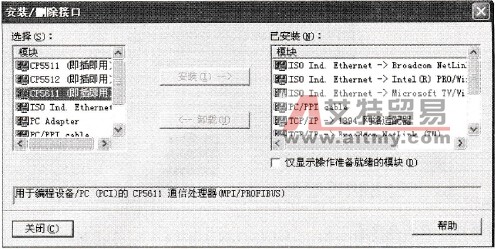

    图5-8    安装/删除接口对话框
