S7-200 PLC参数的选择与修改

    当打开设置PG/PC对话框时，要确保“Micro/WIN”出现在应用列表框中的访问节点中。当已选择“Micro/WIN”并已安装硬件时，需要为硬件设置实际通信属性。以设定PC/PPI电缆(PPI)参数为例，在图5-7所示的设置PG/PC接口对话框中单击“属性(Properties)”按钮，就出现一个PC/PPI电缆属性的窗口，如图5 9所示。当与S7 200 PLC CPU通信时，STEP7 - Micro/WIN32缺省设置为多主站PPI协议，这个协议允许STEP7 - Micro/WIN32与网络中的其他主站设备（如TD200和操作面板）共存。PC/PPI电缆属性对话框的“Multiple Master Network”可以允许该工作方式。STEP7 - Micro/WIN32也支持单主站PPI协议，当使用单主站协议时，STEP- - Micro/WIN32假设它是网络中的唯一主站，并且不能与其他主站共享网络。可通过清除PC/PPI电缆属性对话框的“Multiple Master Network”选项再选择单主站方式。    按照下列步骤设置PPI参数：    (1)在PPI标签的站参数区的地址框中，选择一个号．这个号标明在PLC网络中STEP7 -Micro/WIN32位于何处。站号0是运行STEP7 Micro/WIN32的个人计算机的缺省站地址。在网络中，第一个PLC的缺省地址是站号2，网络中的每一个设备必须具有唯一的站地址。    (2)在超时框中选择一个值，这个值代表使通信处理器建立连接需要花费的时间，缺省值应该足够长。    (3)决定STEP7 - Micro/WIN32是否需要加入一个多主站网络，选中“Multiple Master Net-work”。    (4)设定STEP7 - Micro/WIN32在网络中进行通信的传输速率。PPI电缆支持9.6kb/s和19. 2kb/s。    (5)选择最高的站地址，这时STEP7 - Micro/WIN32停止检查PPI网络中其他主站的地址。    (6)单击本机连接标签，在其中选择PC/PPI所连接的通信口，如图5-10所示，设置完毕后退出对话框即可。
    图5-9    PC/PPI电缆属性窗口

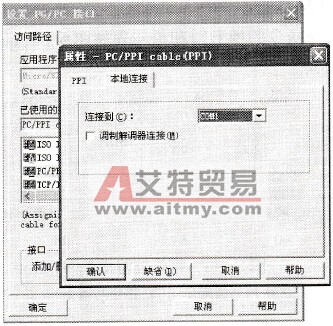

    图5-10    PC/PPI所连接的通信口的选择
