S7-200 PLC的变频器控制参数USS_INIT指令

    USS_INIT指令用户初始化或改变USS的通信参数，该指令只需要在第一个扫描周期调用一次，指令执行完后，输出位(DONE)置位，然后才能继续执行下一条指令。USS_INIT指令的梯形图如图5-14所示，所需各参数的类型如表5-8所示。

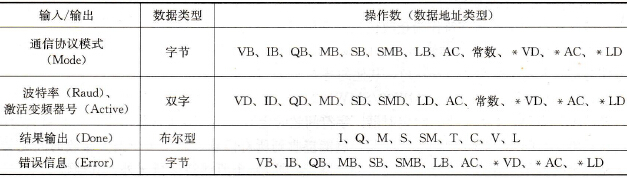

    图5-14   USS_INIT指令    表5-8    USS_INIT指令的参数
    EN端为1时，执行USS_INIT指令。Mode用于选择通信协议，输入0表示将PLC端口0分配给PPI（点对点通信），并且禁止USS协议，输入1表示将PLC端口0分配给USS协议，允许使用USS协议进行通信，禁止PPI通信。Baud用于设定通信速率，单位为b/s，可选1200、2400、4800、9600、19200、38400、57600、115200。Active表示激活哪几台变频器，如图5-15所示。例如，第0位为1表示激活0号变频器，激活的变频器自动被轮询，以控制其运行和采集其状态。当USS_INIT执行完成后，输出位DONE变为1，输出字节Error包含指令执行情况的信息。
    图5-15    Active变量的设置
