CP1H系列PLC上位链接通信

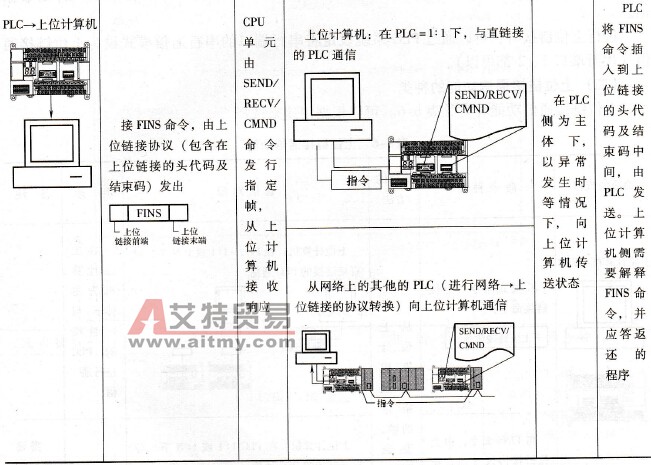

    （一）上位链接通信概述    上位链接包括两个方面，即从上位计算机到PLC和PLC到上位计算机。    在前者中，对于CPU单元，从上位计算机发布上位链接指令（C模式指令）或FINS指令，进行PLC的I/O存储器的读写、动作模式的变更及强制置位／复位等各种控制。    在后者中，对于上位计算机，从CPU单元发出FINS指令，发送数据和信息。在上位计算机中，监视PLC内的运行结果数据、异常数据、质量数据或对PLC指示生产计划数据信息。    进行上位链接时，可以通过PLC系统设定将串行端口的串行通信模式设为上位链接通信（串行端口1、2都可以）。    （二）上位链接通信功能的种类    上位链接通信功能种类见表6-6。可以根据用途来选择。    表6-6    上位链接通信功能

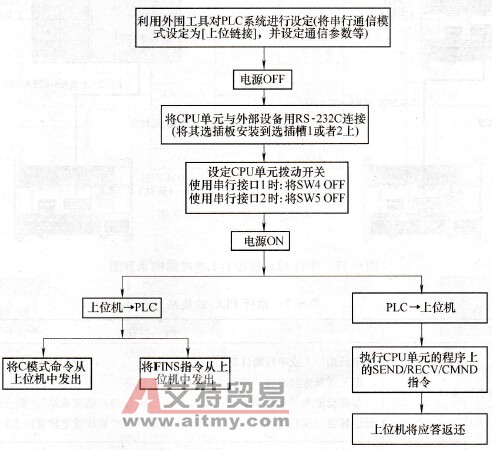

    （三）上位链接的设定    上位链接的设定步骤如图6-9所示。
    图6-9    上位链接的设定
