CP1H PLC串行通信模式简介

    （一）串行通信模式和选件板的端口之间的关系    串行通信模式和选件板的端口之间的关系见表6-16。    表6-16    串行通信模式和选件板的端口之间的关系
    ①使用适配器NT-AL001，转换为RS-232CHRS-422A/485，可以1：N连接。    ②适配器间采用4线式。    （二）串行通信选件板的种类    串行通信选件板的种类见表6-17。    表6-17    串行通信选件板的种类
    ①CP1W-CIF11为非隔离型，因此传送线路最长距离为50m。    超过50m时，CPIW- CIF01的RS-232C端口请连接上隔离型的RS-422A转换适配器( NT- AL001)使用。这个时候通信的总传送距离为500m。    （三）有关转换适配器( NT- AL001)拨动开关的设定    在转换适配器NT- AL001中，有进行RS- 422A/485的通信条件设定的拨动开关。在各串行通信模式下链接时，请参照表6-18中所示的设定内容。    表6-18    拨动开关的设定

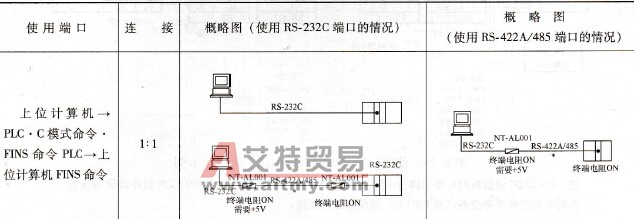

    ①连接CP系列的CPU单位时，请使用5-OFF/6-ON。    （四）上位链接模式时的连接形态    上位链接模式时的连接形态见表6-19。说明上位链接模式时，使用各端口时的连接形态和连接。1：N连接时最大为32台。    表6-19    上位链接模式时的连接形态

    注：1．使用RS-422A/485时，必须使用4线式。    2．“终端ON”是指终端电阻设定为ON。    3．“需要+5V”是指需要另外的+5v电源供转换适配器用。在CPU单元上的RS- 232C选件板连接NT- AL001时，6号引脚提供+5V，因此不需要+5v电源。    4．RS-232C电缆最长15m。但是超过19. 2Kbit/s的传送速度要使用时，RS- 232C中规格未被定义，应对照对方机器手册。
