CP1H PLC与上位计算机（个人计算机）的连接形式

    1)使用RS- 232C端口的1：1连接示例（与PC98系列个人计算机的连接），如图6-20所示。

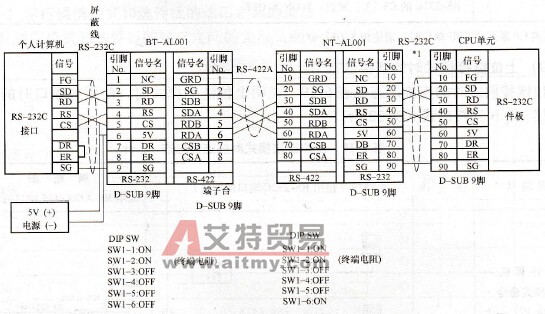

    图6-20    使用RS-232C端口的1:1连接示例    2)使用转换适配器NT- ALO01的连接示例，如图6-21所示。
    图6-21    使用转换适配器NT- AL001的连接示例    注：RS- 232C通信板的6号引脚为+5v电源，请不要与适配器NT- AL001以外的外部设备连接，否则可能会给外部设备以及RS-232C通信板带来故障。    说明：作为用于与NT-AL001的连接，备有连接专用电缆，推荐使用此电缆。NT- AL-001连接用电缆：XW22-070T-1 (0. 7m);XW22-200T-1 (2m).    3)使用RS- 232C端口的1：N连接示例，连接图如图6-22所示。

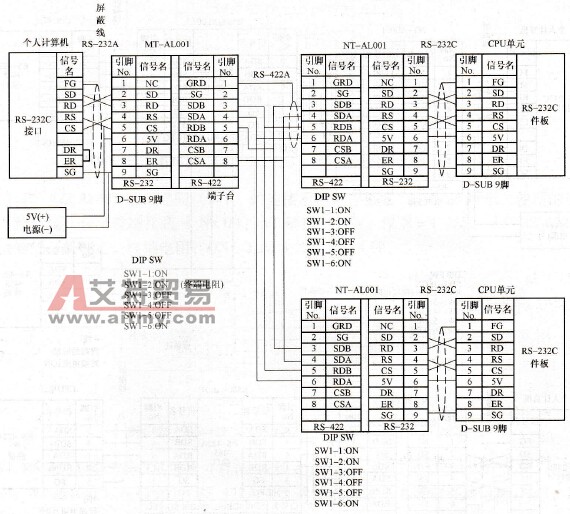

    图6-22    使用RS-232C端口的1：N连接示例    4)使用RS- 422A/485端口的1：1连接示例，如图6-23所示。

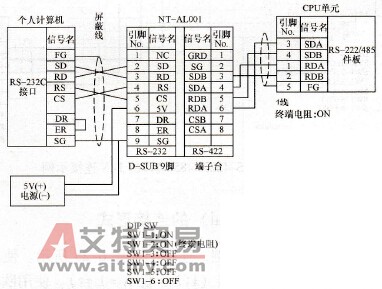

    图6-23    使用RS-422A/485端口的1:1连接示例    5)使用RS- 422A/485端口的1：N连接示例，如图6-24所示。
    图6-24    使用RS- 422A/485端口的1：N连接示例
