CP1H PLC与PT(Programmable Terminal)的连接形式

    1) RS-232C端口之间的直接连接示例，连接图如图6-25所示。使用的通信模式：上位链接（仅上位链接机号No.0）；NT链接（1：N、仅N=1台）。使用欧姆龙制造的带连接器的电缆：XW22-200T (2m)，XW22-500T (5m)。

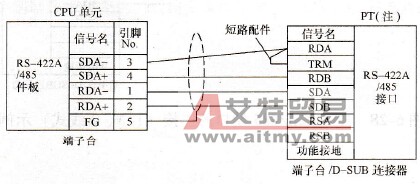

    图6-25    RS- 232C端口之间的直接连接示例    2) RS-422 A/485端口之间(1：1)的连接示例，连接图如图6-26所示。使用的通信模式：上位链接（仅上位链接机号No.0）；NT链接（1：N，仅N=1台）。*：RS-422A/485选件板侧的开关设定；终端电阻：ON；2线/4线切换：4线。
    图6-26     RS- 422 A/485端口之间(1：1)的连接示例    3)RS-422A/485端口的连接（1：N、4线式）示例，连接图如图6-27所示。使用的通信模式：NT链接（1：N模式）；RS- 422A/485选件板侧的开关设定终端电阻：ON；2线/4线切换：4线。

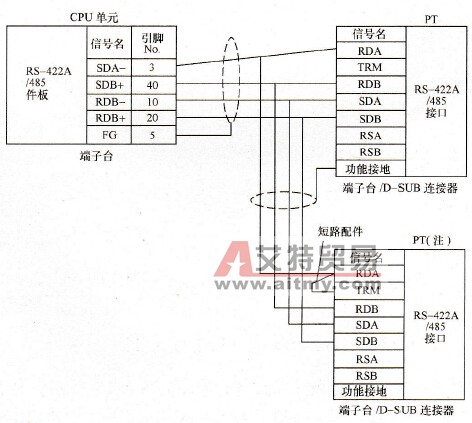

    图6-27    RS-422A/485端口的连接（1：N、4线式）示例    4) RS-422A/485端口的连接（1：N、2线式）示例，如图6-28所示。使用的通信模式：NT链接（1：N模式）；*：RS-422A/485选件板侧的开关设定；终端电阻：ON；2线／4线切换：2线。

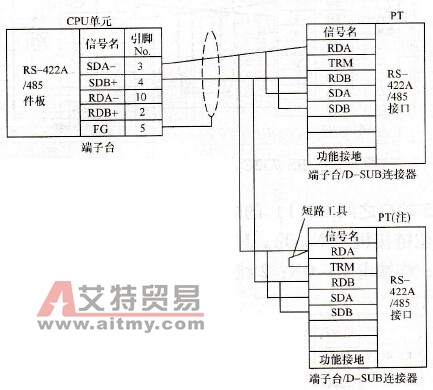

    图6-28     RS-422A/485端口的连接（1：N、2线式）示例
