CP1H系列PLC串行PLC的规格

    串行PLC的规格见表6-7。    表6-7    串行PLC的规格
    1．链接方式（数据的更新方式）    作为数据的更新方式，可选择以下两种：    (1)全站链接方式除了关于PT被连接到的机号No.的区域，或线路上不存在的从站的区域。主站、从站都反映所有的其他站数据的方式。    1)全站链接方式、最大机号为No.3的情况下。如图6-12所示，因从站No.2为PT或不存在，No.2的区域未定义。    2)设定连接CH数=最大10 CH的情况下。如图6.13所示，主站CP1H系列PLC CPU单元（或CJ1M系列PLC CPU单元）及各从站CP1H系列CPU单元（或CJ1M CPU单元）将分配给主站／从站No.相应的自身区域发送到所有的其他站的同一区域。    (2)主站链接方式仅主站可反映所有从站的数据、从站仅反映主站的数据的方式。由于从站区域的地址都相同，因而具有参照数据的梯形图程序可以共通化的优点。对于PT所连接的机号No.的区域，或线路上不存在的从站的区域，主站中对应数据区不定义。

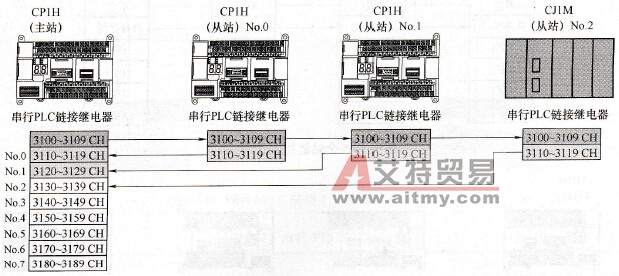

    图6-12    全站链接方式（一）

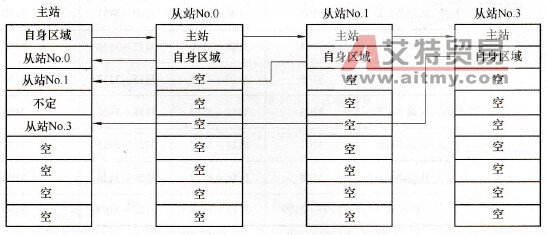

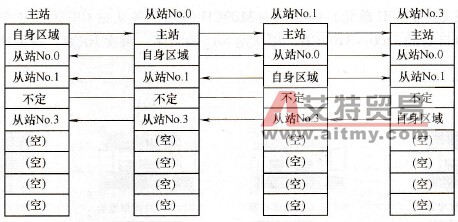

    图6-13    全站链接方式（二）    1)主站链接方式，最大机号为No.3情况下。如图6-14所示，由于从站No.2为PT或不存在，主站的数据不定。

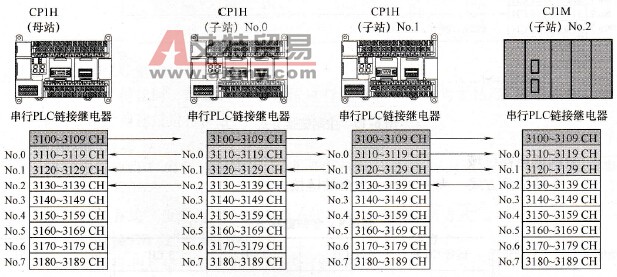

    图6-14    主站链接方式（一）    2)设定链接CH数=最大10CH时的情况下。如图6-15所示，主站CP1H CPU单元（或CJ1M CPU单元）将其自身的3100~3109CH，以同时多址的形态，向所有从站CP1H CPU单元（或CJ1M CPU单元）的3100~ 3109CH发送；各从站CP1H CPU单元（或CJ1MCPU单元）将自身的3100~ 3109CH，按从站No.的顺序，每次10CH，向主站的3100 CH~3109CH发送。

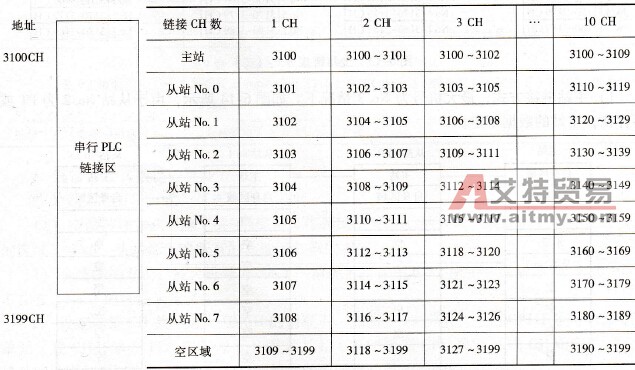

    图6-15    主站链接方式（二）    2．分配继电器区域    (1)全站链接方式。表6-8所示为全站链接方式。    表6-8    全站链接方式

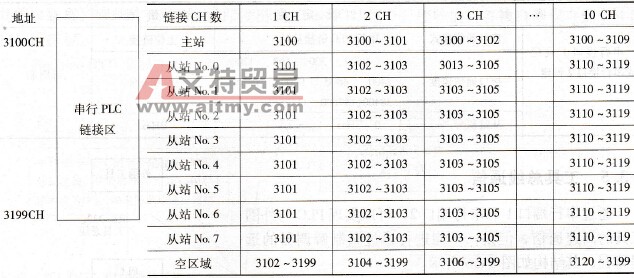

    (2)主站链接方式。表6-9所示为主站链接方式。    表6-9    主站链接方式
