CP1H系列PLC串行PLC链接的设定

    进行串行PLC链接时，可通过PLC系统进行设定。对于成为主站／从站的各个CPU单元，串行PLC链接要通过进行下述的PLC系统设定进行动作。    1．主站侧的设定    1)将“串行端口1-串行通信模式”或“串行端口2-串行通信模式”设定为“串行PLC链接（主站）”。    2)将“链接方式”设定为“全站链接方式”或“主站链接方式”。    3)设定“链接CH数”(1~10)。    4)设定“串行PLC链接最大机号NO.”(0~7)。    具体设定见表6-10。    表6-10    主站侧的设定

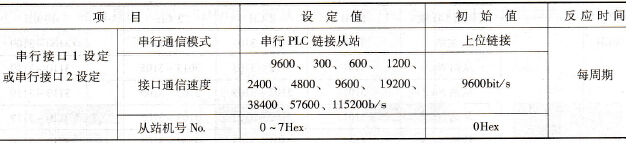

    2．从站侧的设定    1)将“串行端口1-串行通信模式”或“串行端口2-串行通信模式”设定为“串行PLC链接（从站）”。    2)设定“串行PLC链接从站机号NO.”。    具体设定见表6-11。    表6-11    从站侧的设定
    通过串行端口1和串行端口2，可以实现PLC与外围工具的高速通信，但是，不能进行通过调制解调器的远程编程，其结构如图6-16所示。
    图6-16    与外围工具的高速通信
