Modbus-RTU简易主站概述

    为在CP1H系列PLC CPU单元上安装RS- 422A/485选件板（或RS-232C选件板），通过软件开关操作，作为Modbus- RTU主站，来发送Modbus- RTU命令。这样，可以简单地用串行通信来控制变频器等Modbus对应的从设备。    此外，在使用欧姆龙变频器的情况下，3G3JV、3G3 MV、3G3 RV支持Modbus- RTU从站。这种情况下，通过PLC系统设定将串行接口的串行通信模式设定为“串行网关”。具体可按图6-17所示，在PLC设定窗口中进行设定。
    图6-17    PLC设定串行通信模式窗口示意图    如在Modbus- RTU简易主站用DM固定分配区域中设定了Modbus从站设备的从站地址、功能、数据，则软件开关ON时即发出Modbus- RTU指令。接收的应答被自动保存到DM固定分配区域。    Modbus- RTU简易主站示例如图6-18所示。

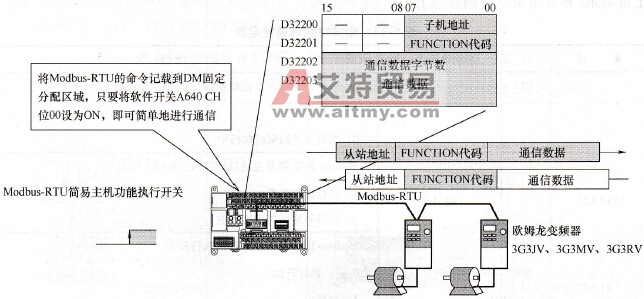

    图6-18    Modbus- RTU简易主站示例
