CP1H系列PLC输入中断的设定

    CP1H系列PLC在使用输入中断之前，要通过CX- Programmer进行设定，输入中断的设定可分为以下两个步骤：    1)在CX- Programmer编程软件的工程目录下，对准“新PLC[CP1H]”单击右键，在其下拉菜单中选择“插入程序(I)”命令，则在工程窗口得到添加的“新程序2（未指定）”，右击“新程序2（未指定）”，在其下拉菜单中选择“属性(0)”，弹出“程序属性”窗口，如图4-12所示。在“通用”标签下的任务类型的下拉选项中选择中断任务编号，譬如选择“中断任务140”，即选择输入点0. 00对应的中断输入0。    2)在CX- Programmer编程软件的工程目录下，双击项目树的“设置”命令，弹出“PLC设定”窗口，如图4-13所示。在“内置输入设置”标签的页面下，最下方的选项为“中断输入”，将INO设置为中断，以对应“中断任务140”。
    图4-13    “PLC设定”窗口    【例4-3】在直接模式下当输入点0.00为1(ON)时，执行中断任务140，其设定步骤如下：    1)将输入设备连接到输入点0. 00。    2)在CX- Programmer中用PLC系统设定将IN0设定到中断输入。    3)在CX- Programmer中编写中断处理程序，并分配到中断任务140。    4)在CX - Programmer中利用MSKS指令编程，如图4-14所示。

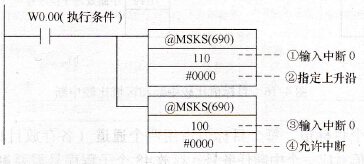

    图4-14    直接模式输入中断的设定    图4-14中，当执行条件W0. 00为ON时，执行MSKS指令，可对0.00的上升沿进行输入中断动作。若输入0. 00从OFF向ON变化（上升沿）时，则将执行中的周期执行任务暂时中断，开始执行中断任务140。当执行完中断任务，则返回中断前的梯形图程序。动作过程如图4-15所示。

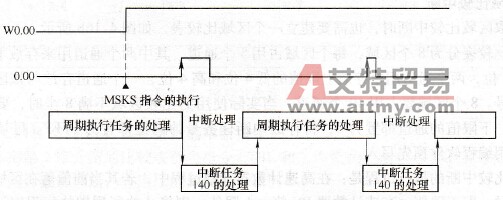

    图4-15    直接模式输入中断的动作示例
