CP1H系列PLC周期执行任务相关的标志

    下面是与周期执行任务相关的标志，不适用追加任务。    1．任务标志(TK00~ TK31)    任务标志(TK00~ TK31)是在确认当前任务是否被执行时使用。当周期执行任务为可执行状态时置为1 (ON)，在不执行状态或待机状态时置为0。任务No. 00~ 31对应于任务标志TK00~ TK31。示例如图4-7所示。
    图4-7    任务标志的动作示例    2．任务初次启动标志( A200. 15)    任务初次启动标志( A200. 15)是在运行中进行一次初始处理时使用。周期执行任务从不执行状态(INI)转换为可执行状态(READY)并得到执行权，处于初次执行状态时，A200. 15为1(ON)，初次执行结束时为0(OFF)，如图4-8所示。

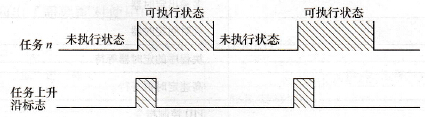

    图4-8    任务初次启动标志的动作示例    3．任务上升沿标志( A200. 14)    任务上升沿标志( A200. 14)是每次任务启动时用于初始化处理。在周期执行任务从待机状态( WAIT)或不执行状态(INI)变成可执行状态(READY)时，A200.14为1( ON)。与任务初次启动标志(A200. 15)不同，如图4-9所示。
    图4-9    任务上升沿标志的动作示例
