CP1H PLC CPU与欧姆龙组件的通信功能概述

    在CP1H系列PLC CPU单元上安装RS-422A/485选件板（或RS-232C选件板），连接支持Compoway/F或Modbus- RTU，欧姆龙组件（温度调节器等），可从NS系列PT上的SAP(SmartActive Parts)或使用CPIH系列PLC CPU单元的用户程序上的FB。这种情况下，通过PLC系统设定将串行端口的串行通信模式设定为“串行网关”。    串行网关功能：接收FINS消息（命令）的情况下，将其自动转换到与消息相应的协议并传送到串行通信路径。此外，应答也被自动地转换。    CP1H系列PLC CPU与欧姆龙组件的通信系统构成见表6-14。    表6-14    CP1H系列PLC CPU与欧姆龙组件的通信系统构成

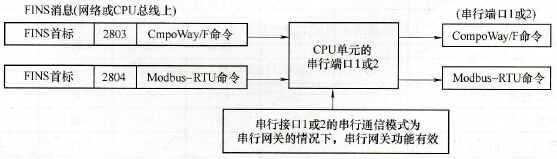

    CP1H系列PLC CPU单元的串行端口1或串行端口2的情况下，可转换为Compoway/F或Modbus- RTU协议。串行通信模式为“串行网关模式”时，上述功能为有效。图6-19所示为Compoway/F或Modbus- RTU协议下串行端口结构。
    图6-19    串行端口结构
