CP1H系列PLC高速计数器中断指令

    利用艾特贸易网前面介绍的比较表登录指令CTBL和工作模式控制指令INI编写梯形图程序可以实现高速计数器中断，应用示例见例4-4和例4-5。    【例4-4】目标值比较中断例子。利用高速计数器0在线性模式下，当前值达到30000(BCD)（设定值为00007530Hex）时，使中断任务10启动。设定步骤如下：    1)在PLC系统设定的“内置输入”中对高速计数器0进行设定，见表4-10。    表4-10    内置输入设置
    项 目     设定内容     高速计数器0     使用     计数模式     线性模式     环形计数器最大值     -     复位方式     软复位     输入模式     加／减法脉冲输入     2)添加中断任务10。中断任务10的最终地址一定要写入END (001)指令。    3)将目标值一致比较表数据存储到D10000~ D10003通道内，见表4-11。    表4-11    目标值比较表数据
地 址     设定值     内 容     D10000     #0001  比较个数     1个     D10001     #7530  目标值1数据30000的Hex值的低位4位     目标值30000 　     D10002     #0000  目标值1数据30000的Hex值的高位4位  D10003     #000A  目标值1位15:0表明加法，     位0～07:A Hex表明中断任务No．10     4)程序如图4-18a所示。执行条件W0. 00为ON时，开始高速计数器0的比较动作。高速计数器0的当前值达到30000时，则中断周期执行任务转而执行中断任务10。如中断任务10的处理结束，则再次开始已中断的周期执行任务的处理，动作过程如图4-18b所示。
    图4-18    高速计数器目标值比较中断应用示例    a)梯形图程序b）动作过程    【例4-5】区域比较中断例子。设计程序使高速计数器1在环形模式下使用，当前值达到25000～25500 (BCD) (000061A8～0000639C Hex)的范围时，使中断任务12启动。环形计数器的最大值设为50000 (000012350 Hex)。设定步骤如下：    1)在“PLC设定”的“内置输入设置”中进行高速计数器1的设定，见表4P12。    表4-12    内置输入设置
    项 目     设定内容     高速计数器1     使用     计数模式     环形模式  环形计数器最大值     50000     复位方式     软复位（比较继续）     输入模式     加／减法脉冲输入     2)添加中断任务12。中断任务12的最终地址一定要写入END (001)指令。    3)将区域比较表数据编制为从D20000开始的表格，见表4-13。    表4-13    区域比较表数据
    地 址     设定值     内 容 　 D20000     #61A8  区域1下限值的低位4位 下限值25000 　 D20001     #0000  区域1下限值的高位4位 D20002     #639C  区域1上限值的低位4位  上限值25500 D20003     #0000  区域1上限值的高位4位 　 D20004     #000C  区域1中断任务No．12 (C Hex) D20005 ~ D20008     #0000  区域1的上限／下限数据（因不使用，无需设定）  区域2的设定区域 　 D20009     #FFFF 因不使用，设为#FFFF D20014 D20019 D20024 D20029 D20034     #FFFF 区域3~7的第5个字的数据（左侧所示）一定要设定#FFFF D20035 ~ D20038     #0000  区域8的上限／下限数据（因不使用，无需设定）  区域8的设定区域 　 D20039     #FFFF  因不使用，设为#FFFF     4)程序如图4-19a所示。执行条件W0. 00为ON时，开始高速计数器1的比较动作。高速计数器1的当前值达到25000~25500时，则中断周期执行任务转而执行中断任务12。如中断任务12的处理结束，则再次开始已中断的周期执行任务的处理。动作过程如图4-19b所示。

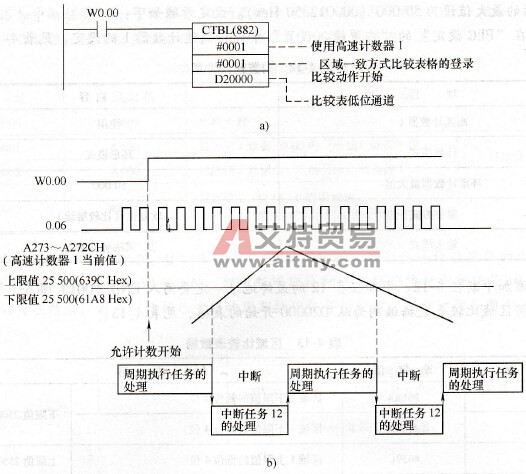

    图4-19    高速计数器区域比较中断应用示例    a)梯形图程序b）动作过程
